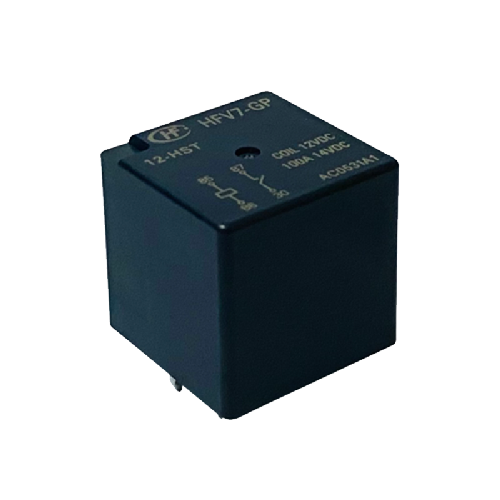

Hongfa HFV7-GP Series_上海福瑟斯电子科技有限公司

● Max continuous current 120A (at 23℃)、100A (at 85℃)

● Can break 120A current

● Using double contact parallel, contact voltage drop reduced

● The sealed product initial protection level can be IP6K7

● The coil end adopts a reduced voltage holding mode to save power loss.

● Meet IEC 61000-4-5:2017surge current5000A (8/20μs)

● Wave soldering is applicable

● Small size (17161mm³, height is 25mm)

线圈电压类型	DC	线圈工作电压	24	触点形式	一组常开
触点数	单触点	引出端形式	印制板式	安装形式	PCB安装
封装形式	塑封型	引出端结构形式	常规脚宽，短脚（2.25mm）	线圈功率	标准型
线圈特征	单稳态	触点材料	AgSnO2	绝缘等级	-
线圈并联元件	-	包装形式	吸塑片	负载电压	12
额定线圈功率	约1.5W	介质耐压	600VAC 1min	动作时间（单位：ms）	≤15
释放时间（单位：ms）	≤7	爬电距离（单位：mm）	6	电气距离（单位：mm）	0.45
绝缘电阻（单位：MΩ）	100	最大额定切换电流(AC)	-	最大额定切换电流(DC)	120
最大切换电压（AC）	-	最大切换电压（DC）	14	温度范围	-40 ℃ - 85 ℃
机械耐久性（单位：次）	10000000	电耐久性（单位：次）	100000	触点间隙（单位：mm）	0.45
产品应用领域	电源管理系统、后窗除雾器、电池断路装置、汽车空调、雾灯/大灯控制、油泵控制、防抱死制动（ABS）、牵引控制系统、冷却风扇控制	产品应用场合	-
重量（单位：g）	约35	体积（单位：mm3）
