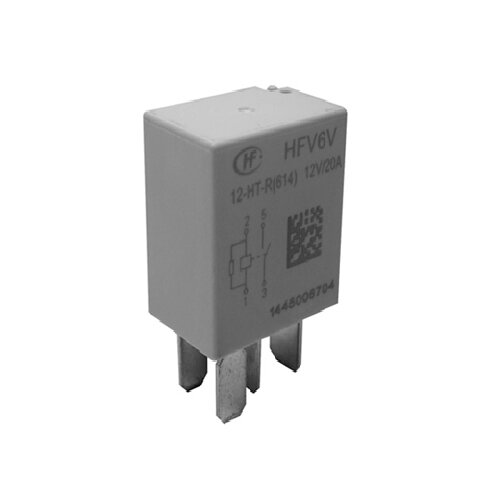

Hongfa HFV6V Series
Description
Package Information
Inquiry
Features
● 30A switching capability
● Ambient temp. range up to 125℃
● 1 Form A & 1 Form C contact arrangement
● Plastic sealed and dust protected types available
● RoHS & ELV compliant
Application scenarios
Areas such as defrosting control, fog light control, and position light load control
主要参数
| 线圈电压类型 | DC | 线圈工作电压 | 12 | 触点形式 | 一组常开 |
| 触点数 | 单触点 | 引出端形式 | 快连接式 | 安装形式 | QC引出端 |
| 封装形式 | 防焊剂型 | 引出端结构形式 | J | 线圈功率 | ≤1.8 |
| 线圈特征 | 单稳态 | 触点材料 | T:AgSnO2 | 绝缘等级 | - |
| 线圈并联元件 | -:无并联元件 | 包装形式 | 纸托 | 负载电压 | 13.5 |
| 额定线圈功率 | 约1.8W | 介质耐压 | 500VAC 1min | 动作时间（单位：ms） | ≤10 |
| 释放时间（单位：ms） | ≤15 | 爬电距离（单位：mm） | - | 电气距离（单位：mm） | - |
| 绝缘电阻（单位：MΩ） | 100 | 最大额定切换电流(AC) | - | 最大额定切换电流(DC) | 30 |
| 最大切换电压（AC） | - | 最大切换电压（DC） | 16 | 温度范围 | -40 ℃ - 125 ℃ |
| 机械耐久性（单位：次） | 1000000 | 电耐久性（单位：次） | 100000 | 触点间隙（单位：mm） | - |
| 产品应用领域 | 控制后除霜、控制雾灯、位置灯负载控制等领域 | 产品应用场合 | - | ||
| 重量（单位：g） | 约18 | 体积（单位：mm3） | 22.8×15.3×36.2 | ||
PACKING LIST
| Type | Packing Method | Min. QTY of Package | Tube Size (L x W x H cm) | Carton Size (L x W x H cm) | Approx.Unit weight (g) | QTY/CTN (PCS) | Approx.N.W. (kg) | Approx.G.W. (kg) | Stacking Layers Limit (n) |
| HFV6V | Tray | 50 pcs/tray | - | 36×28×25 | 21 | 500 | 10.5 | 12.3 | 5 |
