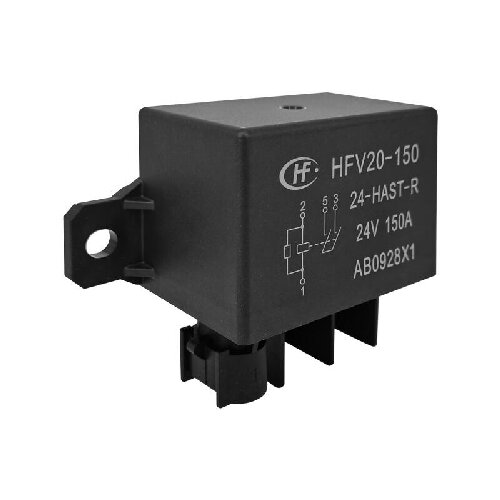

Hongfa HFV20-150 Series
Description
Package Information
Inquiry
Features
● Max. continuous current 130A (85℃) 150A (23℃)
● Covers both 12VDC and 24VDC applications
● Ambient Temperature -40℃~ +125℃
● Strong impact (50G) and vibration resistance
● With separate mounting plate
主要参数
| 线圈电压类型 | DC | 线圈工作电压 | 12 | 触点形式 | 一组常开 |
| 触点数 | 单触点 | 引出端形式 | 螺栓式 | 安装形式 | 带安装板 |
| 封装形式 | 塑封型 | 引出端结构形式 | 螺栓锁接 | 线圈功率 | 标准型 |
| 线圈特征 | 单稳态 | 触点材料 | AgSnO2 | 绝缘等级 | - |
| 线圈并联元件 | 二极管 | 包装形式 | 吸塑片 | 负载电压 | 12 |
| 额定线圈功率 | 3.5W | 介质耐压 | 1000VAC,1min | 动作时间（单位：ms） | ≤35 |
| 释放时间（单位：ms） | ≤20 | 爬电距离（单位：mm） | - | 电气距离（单位：mm） | - |
| 绝缘电阻（单位：MΩ） | 100 | 最大额定切换电流(AC) | - | 最大额定切换电流(DC) | 300 |
| 最大切换电压（AC） | - | 最大切换电压（DC） | 14 | 温度范围 | -40 ℃ - 125 ℃ |
| 机械耐久性（单位：次） | 10000000 | 电耐久性（单位：次） | 30000 | 触点间隙（单位：mm） | - |
| 产品应用领域 | 发动机启动预热系统，电源管理系统，加热塞，前挡风玻璃加热，启动/停止控制 | 产品应用场合 | - | ||
| 重量（单位：g） | 220 | 体积（单位：mm3） | 281556 | ||
PACKING LIST
| Type | Packing Method | Min. QTY of Package | Tube Size (L x W x H cm) | Carton Size (L x W x H cm) | Approx.Unit weight (g) | QTY/CTN (PCS) | Approx.N.W. (kg) | Approx.G.W. (kg) | Stacking Layers Limit (n) |
| HFV20-150 | Tray | 6 pcs/tray | - | 35x23x23 | 215 | 30 | 6.45 | 7.43 | 5 |
