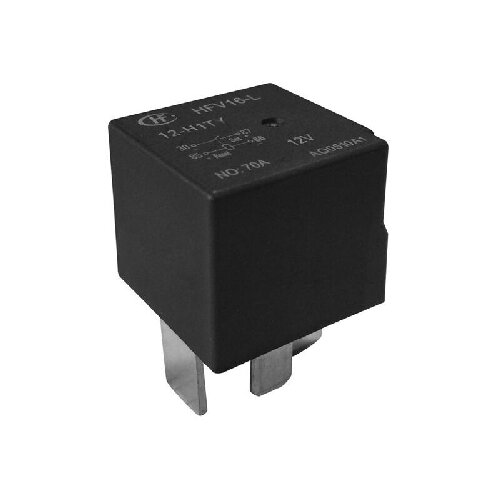

Hongfa HFV16-L Series_上海福瑟斯电子科技有限公司

● Single coil magnetic latching relay

● 70A switching capability

● Extended temp. range up to 125

● Max. continous current 80A

● Max. making current 300A

● Plastic sealed and dust protected types available

● QC terminal and PCB terminal available

● RoHS & ELV compliant

● Pin assignment similar to ISO 7588-1

线圈电压类型	DC	线圈工作电压	12	触点形式	一组常开
触点数	1	引出端形式	快连接式	安装形式	QC引出端
封装形式	塑封型	引出端结构形式	电镀	线圈功率	-
线圈特征	L1	触点材料	AgSnO2	绝缘等级	-
线圈并联元件	无	包装形式	吸塑片	负载电压	12V.d.c
额定线圈功率	约5.76W	介质耐压	500VAC 1min	动作时间（单位：ms）	≤10
释放时间（单位：ms）	≤10	爬电距离（单位：mm）	-	电气距离（单位：mm）	-
绝缘电阻（单位：MΩ）	100	最大额定切换电流(AC)	-	最大额定切换电流(DC)	70A AT 13.5V
最大切换电压（AC）	`	最大切换电压（DC）	80	温度范围	-40 ℃ - 125 ℃
机械耐久性（单位：次）	10000000	电耐久性（单位：次）	100000(更多细节请参阅样本)	触点间隙（单位：mm）	-
产品应用领域	电源管理、后窗除雾器、电池断路装置、汽车空调、雾灯/大灯控制、电力分配、防抱死制动（ABS）、牵引控制系统、高速风扇控制	产品应用场合	-

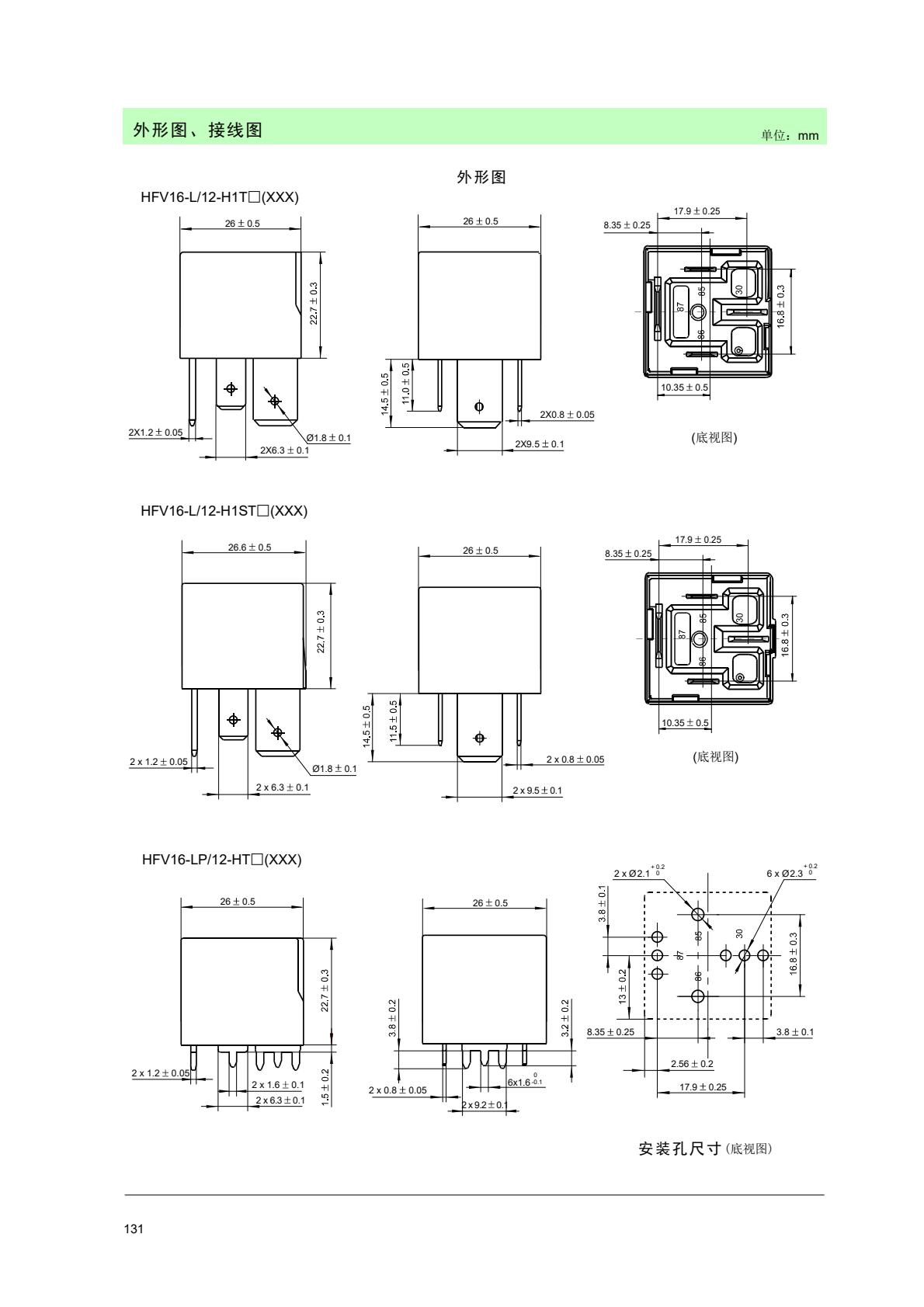

重量（单位：g）	约38	体积（单位：mm3）	26×26×22.7
