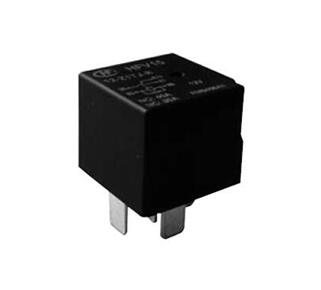

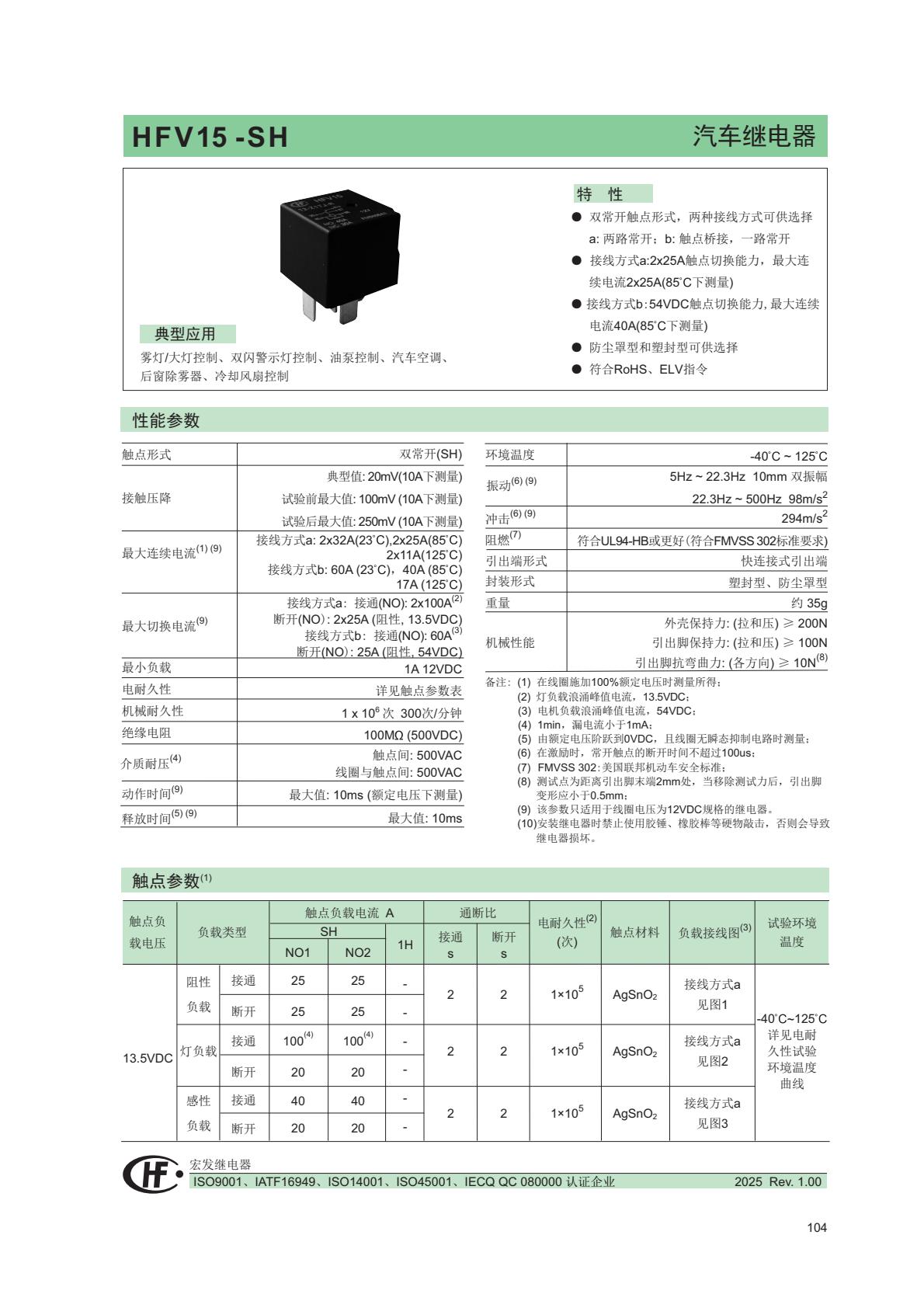

Hongfa HFV15-SH Series
Description
Package Information
Inquiry
Features
● Contact type: SH, two types of wiring methods, a: double NO contacts; b: H-bridge, one NO contact.
● Wiring method a: 2x25A contact switching capability, maximum continuous current 2x25A(at 85*)
● Wiring method b: 54VDC contact switching capability, maximum continuous current 40A(at 85*) ?
● Plastic sealed and dust protected types available
● RoHS & ELV compliant
Application scenarios
Fog light/headlight control, fuel pump control, automotive air conditioning, rear window defroster, cooling fan control application scenarios

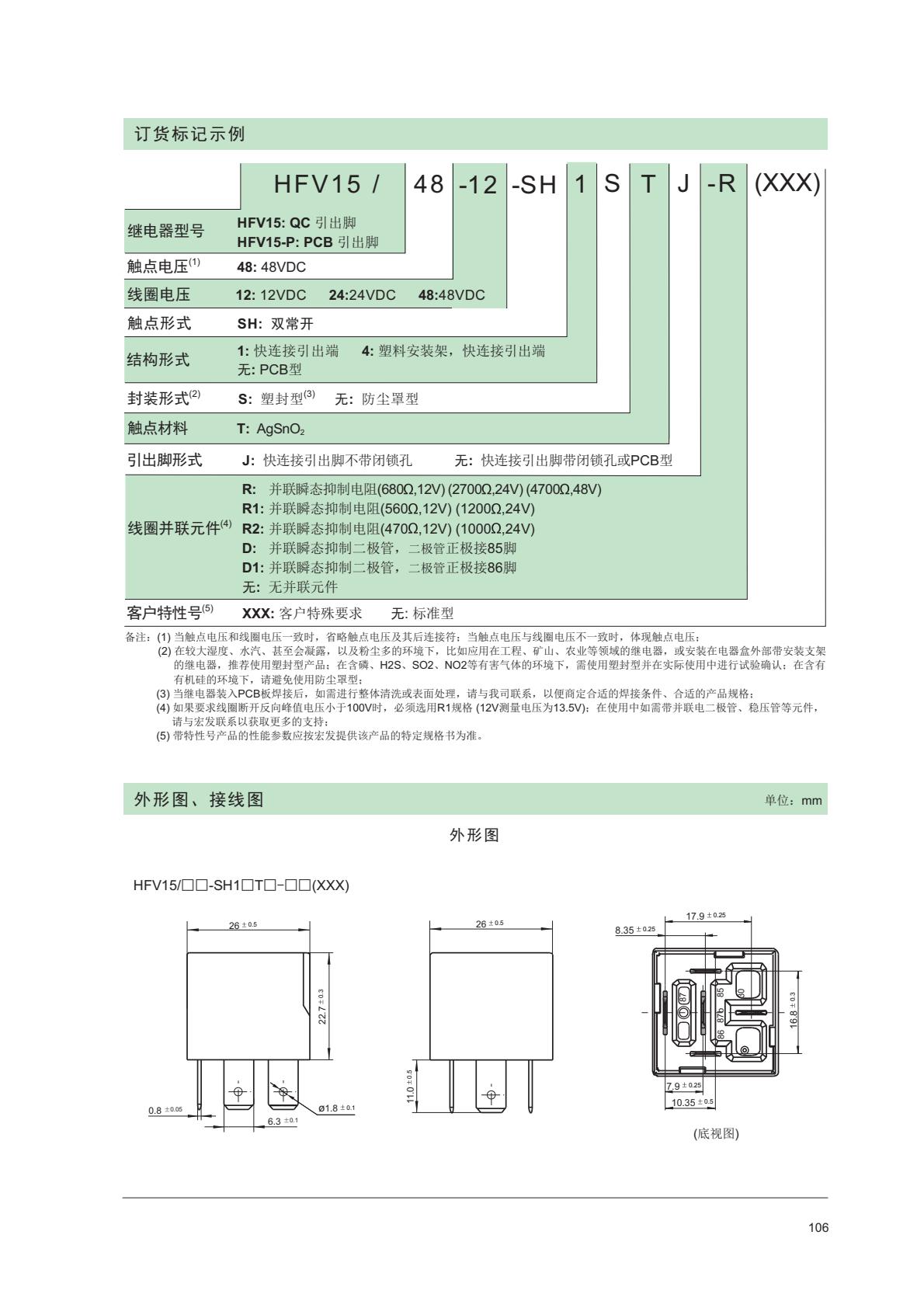

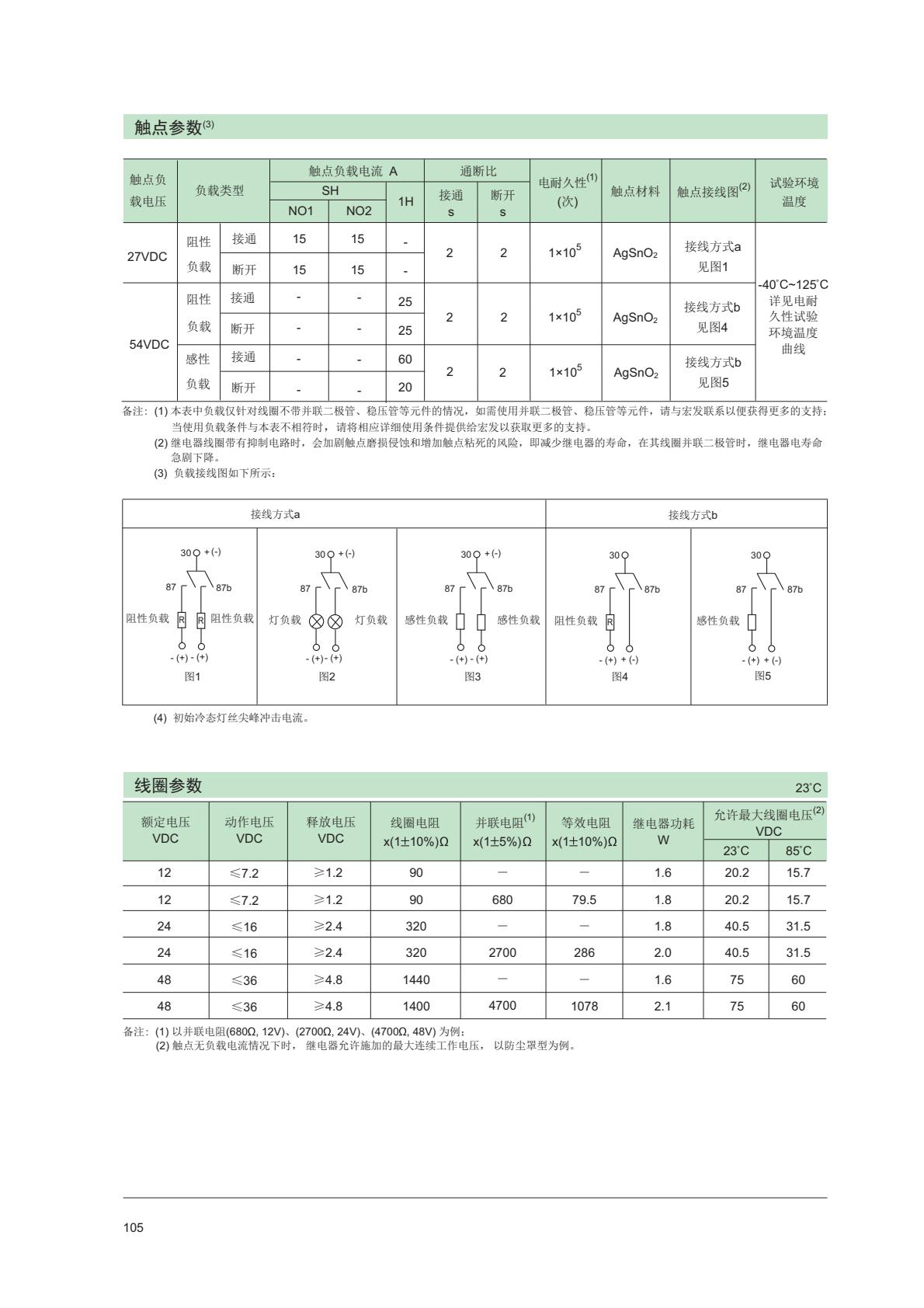

主要参数
| 线圈电压类型 | DC | 线圈工作电压 | 12 | 触点形式 | 两组常开 |
| 触点数 | - | 引出端形式 | 快连接式 | 安装形式 | QC引出端 |
| 封装形式 | 塑封型 | 引出端结构形式 | - | 线圈功率 | 标准型 |
| 线圈特征 | 单稳态 | 触点材料 | AgSnO2 | 绝缘等级 | - |
| 线圈并联元件 | 无 | 包装形式 | 型管或吸塑片 | 负载电压 | 12V.d.c |
| 额定线圈功率 | 约1.8W | 介质耐压 | 500VAC 1min | 动作时间（单位：ms） | ≤10 |
| 释放时间（单位：ms） | ≤10 | 爬电距离（单位：mm） | - | 电气距离（单位：mm） | - |
| 绝缘电阻（单位：MΩ） | 100 | 最大额定切换电流(AC) | - | 最大额定切换电流(DC) | SH:25A AT 13.5V(阻性) 15A AT 27V(阻性) 1H:25A AT 54V(阻性) |
| 最大切换电压（AC） | - | 最大切换电压（DC） | 80 | 温度范围 | -40 ℃ - 125 ℃ |
| 机械耐久性（单位：次） | 1000000 | 电耐久性（单位：次） | 1×105(更多细节请参阅样本) | 触点间隙（单位：mm） | - |
| 产品应用领域 | 雾灯/大灯控制、油泵控制、汽车空调、后窗除雾器、冷却风扇控制 | 产品应用场合 | - | ||
| 重量（单位：g） | 约35 | 体积（单位：mm3） | 26×26×22.7 | ||
PACKING LIST
| Type | Packing Method | Min. QTY of Package | Tube Size (L x W x H cm) | Carton Size (L x W x H cm) | Approx.Unit weight (g) | QTY/CTN (PCS) | Approx.N.W. (kg) | Approx.G.W. (kg) | Stacking Layers Limit (n) |
| HFV15-SH | Tray | 60 pcs/tray | - | 35x23x23 | 30 | 300 | 9 | 10 | 5 |
