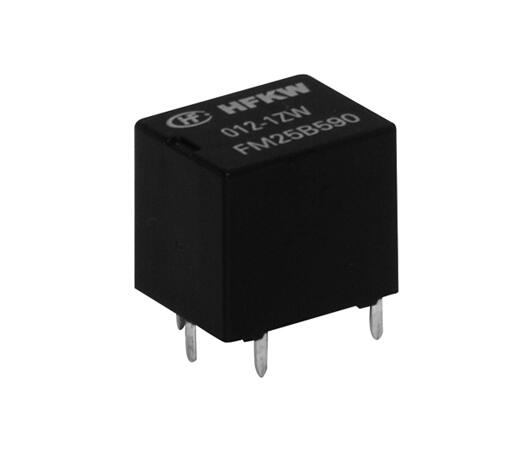

Hongfa HFKW Series
Description
Package Information
Inquiry
Features
●Tight structure and light weight
●High current contact capacity (Carrying current: 35A/10min 25A/1h)
●Improved heat resistance
●Reflow soldering version available
●RoHS & ELV compliant
、
Application scenarios
Central door lock, mirror adjustment #Turn signal control, automatic windows #Seat adjustment, speed limit signal control #Preheat control #Wiper control, etc
主要参数
| 线圈电压类型 | DC | 线圈工作电压 | 6 | 触点形式 | 一组常开 |
| 触点数 | 单触点 | 引出端形式 | 印制板式 | 安装形式 | PCB安装 |
| 封装形式 | 塑封型 | 引出端结构形式 | - | 线圈功率 | 标准型 |
| 线圈特征 | 单稳态 | 触点材料 | AgSnO2 | 绝缘等级 | - |
| 线圈并联元件 | - | 包装形式 | 纸盒&型管 | 负载电压 | 12 |
| 额定线圈功率 | 约0.6W | 介质耐压 | 500VAC 1min | 动作时间（单位：ms） | ≤10 |
| 释放时间（单位：ms） | ≤5 | 爬电距离（单位：mm） | - | 电气距离（单位：mm） | - |
| 绝缘电阻（单位：MΩ） | 100 | 最大额定切换电流(AC) | - | 最大额定切换电流(DC) | 35 |
| 最大切换电压（AC） | - | 最大切换电压（DC） | 16 | 温度范围 | -40 ℃ - 85 ℃ |
| 机械耐久性（单位：次） | 10000000 | 电耐久性（单位：次） | 100000（更多细节请参照样本） | 触点间隙（单位：mm） | - |
| 产品应用领域 | 中央门锁，车镜调整#转向灯控制，自动门窗#座椅调整，限速信号控制#预热控制#雨刮控制等 | 产品应用场合 | - | ||
| 重量（单位：g） | 约6 | 体积（单位：mm3） | 15.7×12.5×14 | ||
PACKING LIST
| Type | Packing Method | Min. QTY of Package | Tube Size (L x W x H cm) | Carton Size (L x W x H cm) | Approx.Unit weight (g) | QTY/CTN (PCS) | Approx.N.W. (kg) | Approx.G.W. (kg) | Stacking Layers Limit (n) |
| HFKW | Carton | 150 pcs/box | - | 37x30x19 | 5.84 | 1500 | 8.3 | 9.8 | 5 |
| HFKW(tape packing) | Reel | 200 pcs/reel | φ38×w3.2 | 43x43x26 | 5.84 | 1000 | 5.5 | 10 | 6 |
| HFKW | Tube | 25 pcs/tube | 32.4x1.8x2.1 | 37x32x14 | 5.84 | 1500 | 8.3 | 10.6 | 5 |
