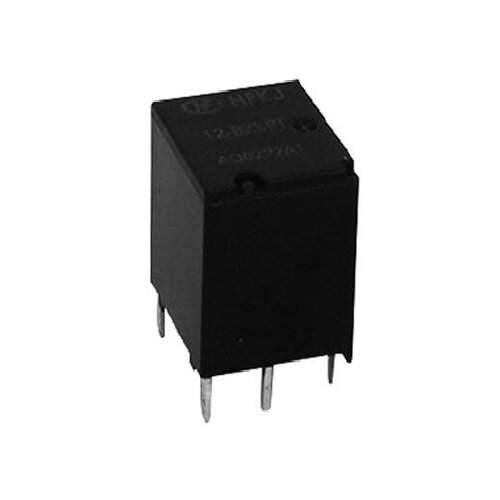

Hongfa HFKJ/HFKJ-T Series
Description
Package Information
Inquiry
Features
●25A motor locked load
●Extremely small relay
●Change-over contact version
●Coil wire insulation class H (180*)
●HFKJ-T(reflow soldering version available)
●RoHS & ELV compliant
Application scenarios
Automatic doors and windows, central door locks, sunroof control, seat adjustment, and mirror adjustment
主要参数
| 线圈电压类型 | DC | 线圈工作电压 | 12 | 触点形式 | 两组转换 |
| 触点数 | 双组触点 | 引出端形式 | 印制板式 | 安装形式 | PCB安装 |
| 封装形式 | 塑封型 | 引出端结构形式 | - | 线圈功率 | 0.9 |
| 线圈特征 | 单稳态 | 触点材料 | T:AgSnO2 | 绝缘等级 | - |
| 线圈并联元件 | - | 包装形式 | 型管或盘带包装 | 负载电压 | 12 |
| 额定线圈功率 | 约0.9W | 介质耐压 | 500VAC 1min | 动作时间（单位：ms） | ≤10 |
| 释放时间（单位：ms） | ≤10 | 爬电距离（单位：mm） | - | 电气距离（单位：mm） | - |
| 绝缘电阻（单位：MΩ） | 100 | 最大额定切换电流(AC) | - | 最大额定切换电流(DC) | 60 |
| 最大切换电压（AC） | - | 最大切换电压（DC） | 16 | 温度范围 | -40 ℃ - 85 ℃ |
| 机械耐久性（单位：次） | 10000000 | 电耐久性（单位：次） | 100000(更多细节请参阅样本) | 触点间隙（单位：mm） | - |
| 产品应用领域 | 自动门窗、中央门锁、天窗控制、座椅调整、车镜调整 | 产品应用场合 | - | ||
| 重量（单位：g） | 约6.5 | 体积（单位：mm3） | 12×13.6×14 | ||
PACKING LIST
| Type | Packing Method | Min. QTY of Package | Tube Size (L x W x H cm) | Carton Size (L x W x H cm) | Approx.Unit weight (g) | QTY/CTN (PCS) | Approx.N.W. (kg) | Approx.G.W. (kg) | Stacking Layers Limit (n) |
| HFKJ(Twin,tape packing) | Reel | 240 pcs/reel | φ38×w3.2 | 43x43x26 | 6.5 | 1200 | 7.8 | 12.6 | 6 |
| HFKJ(Twin) | Tube | 25 pcs/tube | 39x1.6x2 | 44x25x16 | 6.5 | 1500 | 9.3 | 12.8 | 5 |
