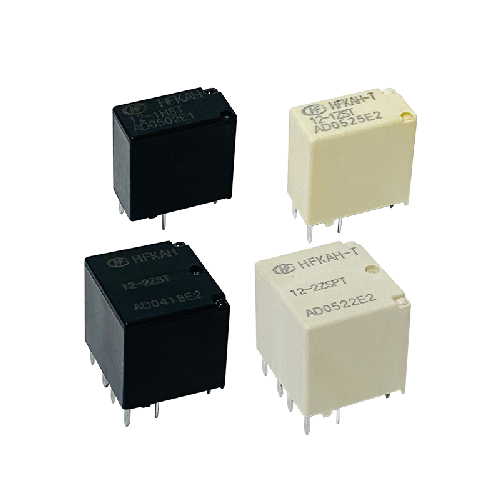

宏发 HFKAH/HFKAH-T 系列
Description
Package Information
Inquiry
产品特性
● 25A 电机负载
● 超小型
● 可提供常开型和转换型规格
● 单、双继电器可供选择
● 可提供30A 保险丝规格
● 可提供回流焊型产品(HFKAH-T)
应用场景
自动门窗、中央门锁、天窗控制、座椅调整、 灯控制、喇叭控制、雨刮控制、座椅加热控制
主要参数
| 线圈电压类型 | DC | 线圈工作电压 | 12 | 触点形式 | 一组常开 |
| 触点数 | 单触点 | 引出端形式 | 印制板式 | 安装形式 | PCB安装 |
| 封装形式 | 塑封型 | 引出端结构形式 | - | 线圈功率 | 单稳态低功耗型 |
| 线圈特征 | 单稳态 | 触点材料 | AgSnO2 | 绝缘等级 | - |
| 线圈并联元件 | - | 包装形式 | - | 负载电压 | 12 |
| 额定线圈功率 | 约0.48W | 介质耐压 | 500VAC 1min | 动作时间（单位：ms） | ≤10 |
| 释放时间（单位：ms） | ≤10 | 爬电距离（单位：mm） | - | 电气距离（单位：mm） | - |
| 绝缘电阻（单位：MΩ） | 100 | 最大额定切换电流(AC) | - | 最大额定切换电流(DC) | 25 |
| 最大切换电压（AC） | - | 最大切换电压（DC） | 16 | 温度范围 | -40 ℃ - 85 ℃ |
| 机械耐久性（单位：次） | 10000000 | 电耐久性（单位：次） | 100000 | 触点间隙（单位：mm） | - |
| 产品应用领域 | 自动门窗、中央门锁,天窗控制、座椅调整、指示灯控制、雨刮控制等领域 | 产品应用场合 | - | ||
| 重量（单位：g） | 约4 | 体积（单位：mm3） | 14×7.2×13.5 | ||
包装规格
| 产品型号 | 内包装方式 | 内包装最小数量 | 型管外尺寸 (长 x 宽 x 高 cm) | 纸箱规格 (长 x 宽 x 高 cm) | 单只净重 （最大值）g | 总数量 (只) | 净重 (最大值) kg | 毛重 (最大值) kg | 允许最大堆码层数 (层) |
| HFKA(单继电器) | 型管 | 50只/管 | 39×1.6×2 | 45x21x19 | 3.5 | 3000 | 10.5 | 13.3 | 5 |
| HFKA(双继电器,编带包装) | 盘带 | 170只/盘 | φ38×w3.2 | 43x43x26 | 7 | 850 | 5.95 | 10.45 | 6 |
| HFKA(双继电器) | 型管 | 23只/管 | 39×1.6×2 | 45x21x19 | 7 | 1380 | 9.66 | 12.46 | 5 |
| HFKA(单继电器,编带包装) | 盘带 | 240只/盘 | φ38×w3.2 | 43x43x26 | 3.5 | 1200 | 4.2 | 8.7 | 6 |
