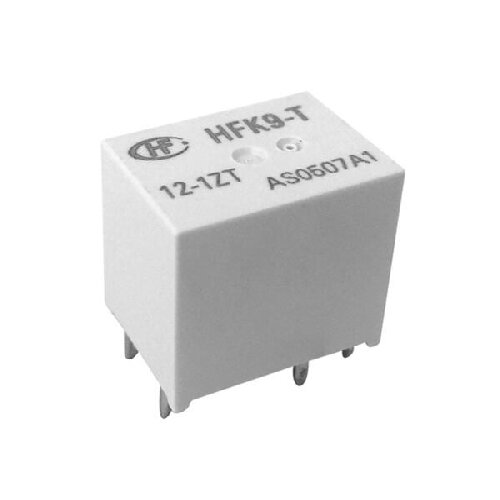

宏发 HFK9-T 系列
Description
Package Information
Inquiry
产品特性
● 最大连续电流50A
● 最大闭合电流200A
● 环境温度可达 125℃
● 高可靠性
● 抗冲击抗振动能力强
● 符合RoHS 、 ELV 标准
应用场景
后窗除雾，灯控制，喇叭控制，座椅加热控制，雨刮控制，冷却风扇，起停控制，ERS等
主要参数
线圈电压类型 | DC | 线圈工作电压 | 12 | 触点形式 | 一组常开 |
触点数 | 单触点 | 引出端形式 | 印制板式 | 安装形式 | PCB安装 |
封装形式 | 塑封型 | 引出端结构形式 | - | 线圈功率 | 灵敏型 |
线圈特征 | 单稳态 | 触点材料 | AgSnO2 | 绝缘等级 | - |
线圈并联元件 | - | 包装形式 | 型管或编带 | 负载电压 | 12 |
额定线圈功率 | 约0.64W | 介质耐压 | 500VAC 1min | 动作时间（单位：ms） | ≤10 |
释放时间（单位：ms） | ≤10 | 爬电距离（单位：mm） | - | 电气距离（单位：mm） | - |
绝缘电阻（单位：MΩ） | 100 | 最大额定切换电流(AC) | - | 最大额定切换电流(DC) | 30 |
最大切换电压（AC） | - | 最大切换电压（DC） | 16 | 温度范围 | -40 ℃ - 125 ℃ |
机械耐久性（单位：次） | 10000000 | 电耐久性（单位：次） | 100000 | 触点间隙（单位：mm） | - |
产品应用领域 | 后窗除雾，灯控制，喇叭控制，座椅加热控制，雨刮控制，冷却风扇，起停控制，ERS等 | 产品应用场合 | - | ||
包装规格
| 产品型号 | 内包装方式 | 内包装最小数量 | 型管外尺寸 (长 x 宽 x 高 cm) | 纸箱规格 (长 x 宽 x 高 cm) | 单只净重 （最大值）g | 总数量 (只) | 净重 (最大值) kg | 毛重 (最大值) kg | 允许最大堆码层数 (层) |
| HFK9 | 型管 | 40只/管 | 55.9×2.2×2.3 | 59x15x13 | 10.1 | 1200 | 12.1 | 14.6 | 5 |
| HFK9(编带包装) | 型管 | 140只/盘 | φ38×w3.2 | 43x43x26 | 10.1 | 700 | 7.1 | 11.5 | 6 |
