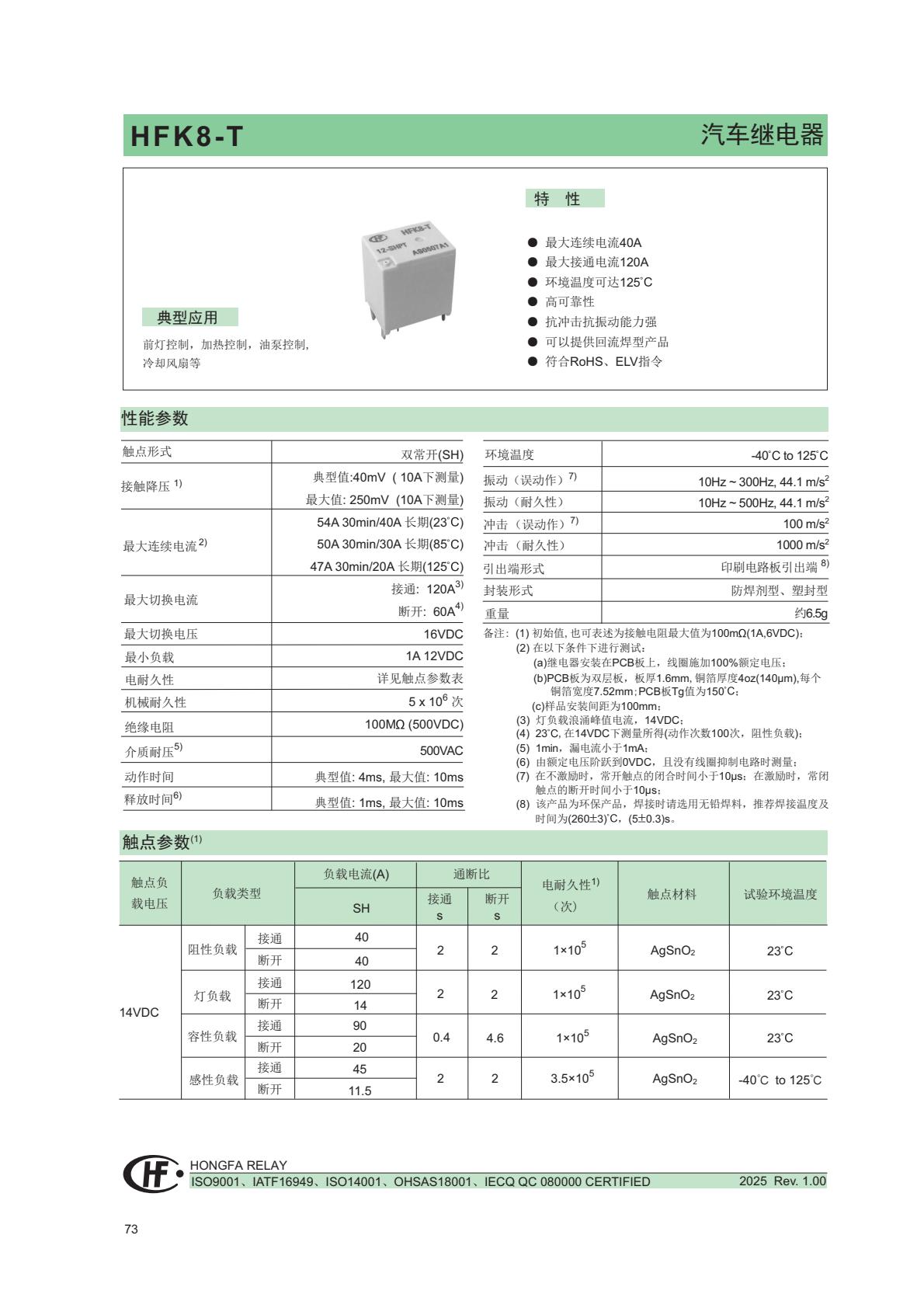

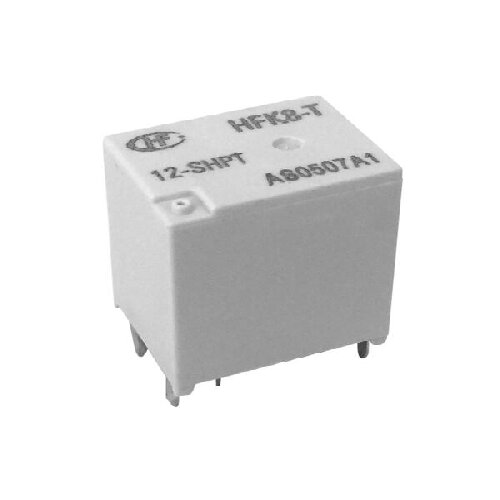

Hongfa HFK8-T Series
Features
● Max.continous current 40A
● Max.making current 120A
● Extended temp. range up to 125*
● With highly established reliability
● Strong resistance ability to shock & vibration
● Reflow soldering version available
● RoHS & ELV compliant
主要参数
线圈电压类型 | DC | 线圈工作电压 | 12 | 触点形式 | 双常开 |
触点数 | 双触点 | 引出端形式 | 印制板式 | 安装形式 | PCB安装 |
封装形式 | 防焊剂型 | 引出端结构形式 | - | 线圈功率 | 0.64 |
线圈特征 | 单稳态 | 触点材料 | AgSnO2 | 绝缘等级 | - |
线圈并联元件 | - | 包装形式 | 型管 | 负载电压 | 12 |
额定线圈功率 | 约0.64W | 介质耐压 | 500VAC 1min | 动作时间（单位：ms） | ≤10 |
释放时间（单位：ms） | ≤10 | 爬电距离（单位：mm） | - | 电气距离（单位：mm） | - |
绝缘电阻（单位：MΩ） | 100 | 最大额定切换电流(AC) | - | 最大额定切换电流(DC) | 40 |
最大切换电压（AC） | - | 最大切换电压（DC） | 16 | 温度范围 | -40 ℃ - 125 ℃ |
PACKING LIST
Type | Packing Method | Min. QTY of Package | Tube Size (L x W x H cm) | Carton Size (L x W x H cm) | Approx.Unit weight (g) | QTY/CTN (PCS) | Approx.N.W. (kg) | Approx.G.W. (kg) | Stacking Layers Limit (n) |
HFK8 | Tube | 50 pcs/tube | 58.5x1.9x2.3 | 62x21x11 | 6.2 | 2000 | 12.4 | 15.3 | 5 |
HFK8(tape packing) | Reel | 170 pcs/reel | φ38×w3.2 | 43x43x26 | 6.36 | 850 | 5.406 | 9.95 | 6 |
