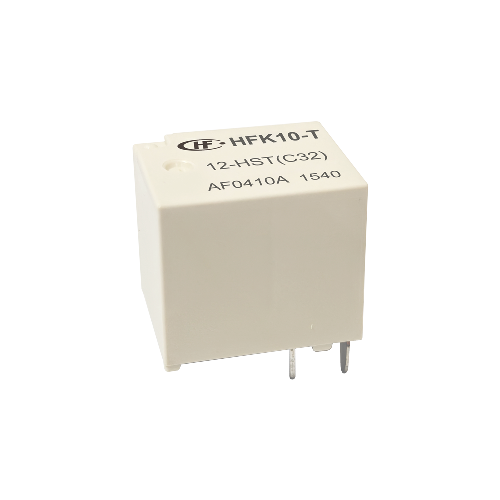

宏发 HFK10-T(C32) 系列
Description
Package Information
Inquiry
产品特性
● 最大连续电流32A(105℃)
● 工作温度可达105℃
● 可靠性高
● 抗冲击抗振动能力强
● 可提供回流焊型产品
● 符合RoHS、ELV标准
主要参数
线圈电压类型 | DC | 线圈工作电压 | 12 | 触点形式 | 一组常开 |
触点数 | 单触点 | 引出端形式 | 印制板式 | 安装形式 | PCB安装 |
封装形式 | 塑封型 | 引出端结构形式 | PCB引出端 | 线圈功率 | 0.77W |
线圈特征 | 单稳态 | 触点材料 | AgSnO2 | 绝缘等级 | - |
线圈并联元件 | - | 包装形式 | 型管 | 负载电压 | 277 |
额定线圈功率 | 约0.77W | 介质耐压 | 2500VAC 1min | 动作时间（单位：ms） | 10ms |
释放时间（单位：ms） | 10ms | 爬电距离（单位：mm） | 4.4 | 电气距离（单位：mm） | 4.4 |
绝缘电阻（单位：MΩ） | 100 | 最大额定切换电流(AC) | 32 | 最大额定切换电流(DC) | - |
最大切换电压（AC） | - | 最大切换电压（DC） | - | 温度范围 | -40 ℃ - 105 ℃ |
机械耐久性（单位：次） | 300000 | 电耐久性（单位：次） | 50000 | 触点间隙（单位：mm） | - |
产品应用领域 | 车载充电机OBC领域 | 产品应用场合 | 车载充电机OBC领域 | ||
重量（单位：g） | 约14 | 体积（单位：mm3） | 18.85×15.9×17 | ||
包装规格
产品型号 | 内包装方式 | 内包装最小数量 | 型管外尺寸 (长x宽x高cm) | 纸箱规格(长x宽x高cm) | 单只净重 （最大值）g | 总数量 (只) | 净重 (最大值)kg | 毛重 (最大值)kg | 允许最大堆码层数 (层) |
HFK10(编带包装) | 盘带 | 140只/盘 | φ38×w4.4 | 43x43x31 | 12 | 700 | 8.4 | 13.8 | 6 |
HFK10 | 型管 | 30只/管 | 52.3x2.1x2.5 | 56x21x17 | 12 | 1200 | 14.4 | 17.3 | 5 |
