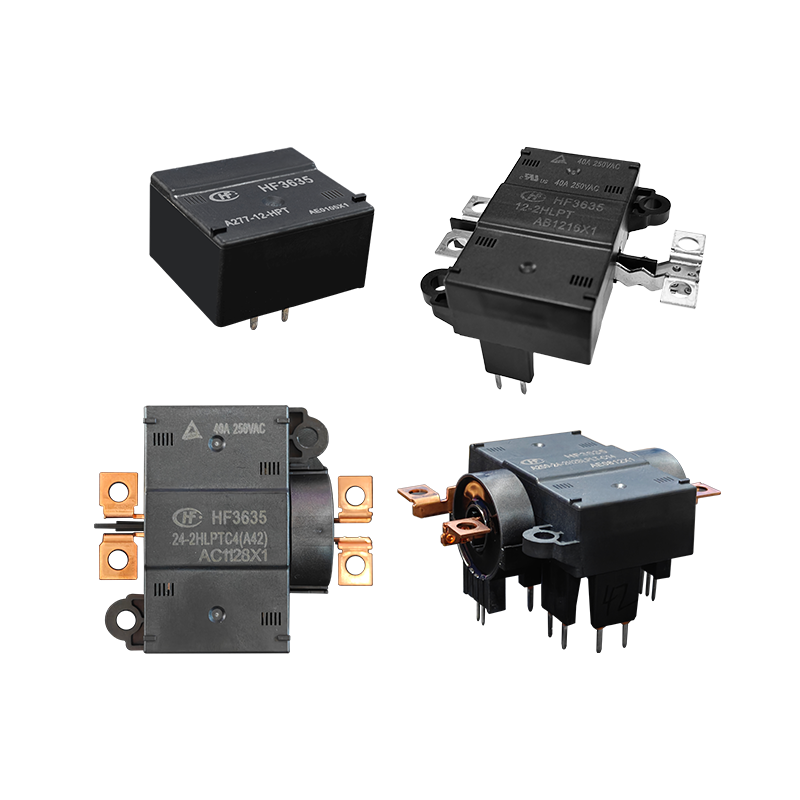

宏发 HF3635 系列
Description
Package Information
Inquiry
产品特性
● 最大连续电流40A
● 40A切换 能力@240Vac
● 工作温度可达85℃
● 可靠性高
● 空间利用率高
● 符合RoHS、ELV指令
主要参数
线圈电压类型 | DC | 线圈工作电压 | 12 | 触点形式 | 两组常开 |
触点数 | 单触点 | 引出端形式 | 印制板式和螺栓式 | 安装形式 | PCB和螺栓安装方式 |
封装形式 | 防焊剂型 | 引出端结构形式 | - | 线圈功率 | 低功耗型 |
线圈特征 | 单稳态 | 触点材料 | AgSnO2 | 绝缘等级 | - |
线圈并联元件 | - | 包装形式 | 吸塑片 | 负载电压 | 250 |
额定线圈功率 | 约3.8W | 介质耐压 | 4000VAC 1min | 动作时间（单位：ms） | ≤30 |
释放时间（单位：ms） | ≤5 | 爬电距离（单位：mm） | - | 电气距离（单位：mm） | - |
绝缘电阻（单位：MΩ） | - | 最大额定切换电流(AC) | 40 | 最大额定切换电流(DC) | - |
最大切换电压（AC） | 277 | 最大切换电压（DC） | - | 温度范围 | -40 ℃ - 85 ℃ |
机械耐久性（单位：次） | 200000 | 电耐久性（单位：次） | 请参阅样本 | 触点间隙（单位：mm） | ≥1.5 |
产品应用领域 | OBC车载充电桩/充电枪 | 产品应用场合 | - | ||
重量（单位：g） | - | 体积（单位：mm3） | 66.55×58.6×41.15 | ||
包装规格
产品型号 | 内包装方式 | 内包装最小数量 | 型管外尺寸 (长x宽x高cm) | 纸箱规格(长x宽x高cm) | 单只净重 （最大值）g | 总数量 (只) | 净重(最大值)kg | 毛重(最大值)kg | 允许最大堆码层数 (层) |
HF3635 | 吸塑片 | 15只/片 | - | 36×28×25 | 117 | 60 | 7.02 | 8.3 | 5 |
